Wygodna wentylacja naturalna
Siłownik do okna dachowego umożliwia automatyczne uchylanie skrzydła bez ręcznego sięgania do klamki. To szczególnie przydatne w poddaszach, klatkach schodowych, biurach, lokalach usługowych i budynkach mieszkalnych.
Automatyczne otwieranie okien dachowych
Siłowniki do okien dachowych Fakro, Velux, Okpol
Siłownik łańcuchowy C20 do automatycznej wentylacji i wygodnego sterowania oknami dachowymi.
Automatyka okien dachowych pozwala otwierać i zamykać okna z przycisku, pilota lub przez centralę sterującą. To praktyczne rozwiązanie do okien zamontowanych wysoko, trudno dostępnych albo używanych do codziennej wentylacji pomieszczeń.
siłownik do okna dachowegoFakro FTP-V U4 78x118siłownik C20automatyczne otwieranie okien
Kontakt: sklep@automatykaokienna.pl | tel. 32 247 36 07
Automatyka do okien dachowych
Okna dachowe często są zamontowane wysoko lub w miejscach, do których dostęp jest utrudniony. Siłownik elektryczny rozwiązuje ten problem i pozwala wygodnie sterować otwieraniem skrzydła.
Sterowanie przyciskiem, pilotem lub centralą
Napęd można połączyć z prostym przyciskiem, sterowaniem radiowym albo centralą pogodową. W bardziej rozbudowanych układach możliwe jest sterowanie grupą okien oraz automatyczne zamykanie przy deszczu lub silnym wietrze.

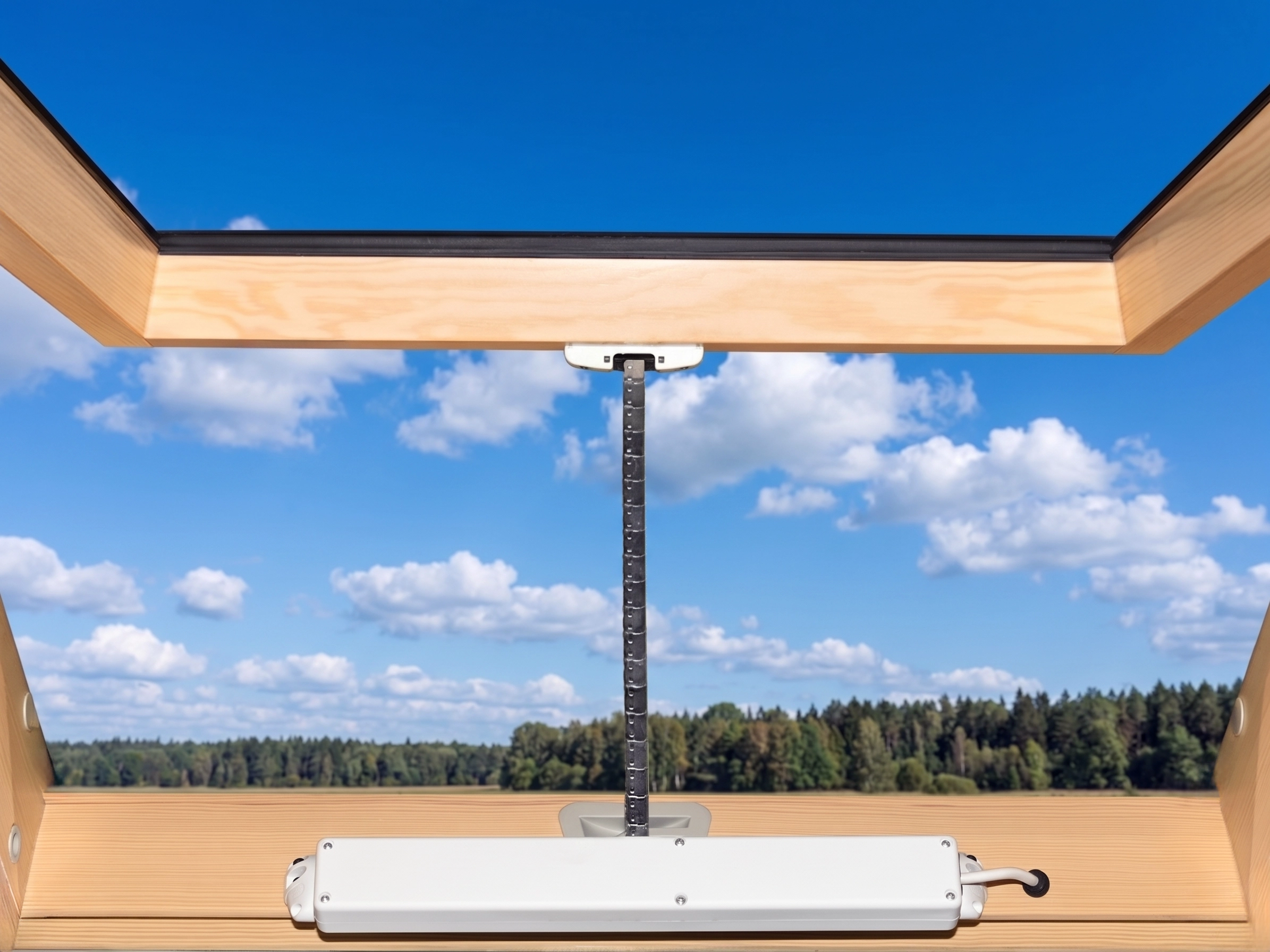

Przykład montażu siłownika C20 w oknie dachowym
Zdjęcie powyżej przedstawia praktyczny przykład zastosowania siłownika łańcuchowego C20 TOPP zamontowanego w oknie dachowym Fakro FTP-V U4 o wymiarach 78x118 cm. Jest to realnie sprawdzone rozwiązanie do automatycznego otwierania i zamykania okna dachowego w codziennym użytkowaniu.
Rozwiązanie to sprawdza się w oknach dachowych o podobnej konstrukcji i wymiarach, gdzie wymagany jest kompaktowy siłownik do wentylacji naturalnej oraz automatycznego otwierania i zamykania skrzydła.
Dobór siłownika powinien być każdorazowo zweryfikowany indywidualnie, z uwzględnieniem wysokości i szerokości okna, sposobu montażu, wymaganej siły operacyjnej oraz oczekiwanego wysuwu siłownika.

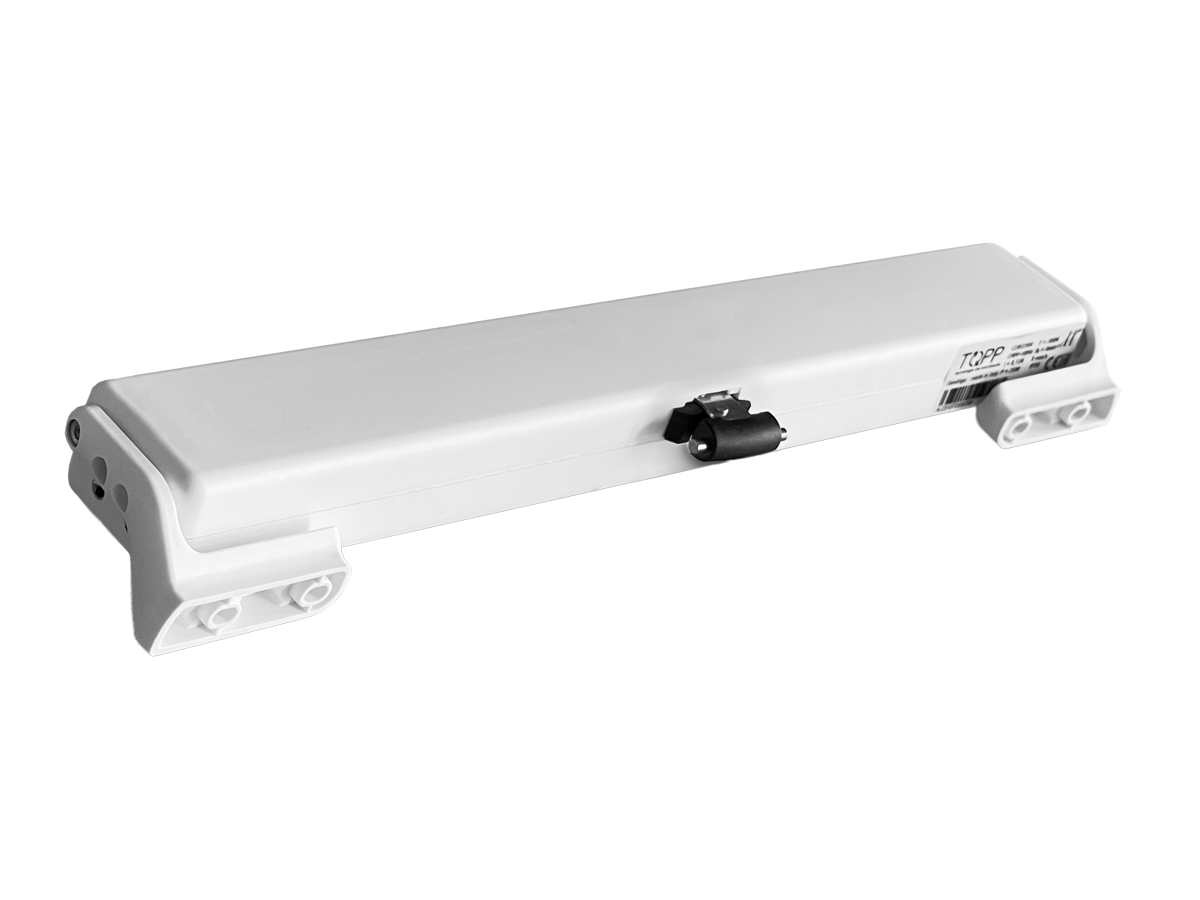

Siłownik łańcuchowy C20 TOPP - dane techniczne i zastosowanie
C20 TOPP to kompaktowy siłownik łańcuchowy do automatyzacji okien dachowych, uchylnych, górnozawiasowych i dolnozawiasowych w systemach wentylacji naturalnej.
Siłownik łańcuchowy C20 TOPP to uniwersalny napęd o sile pchającej 300 N i sile ciągnącej 200 N. Model posiada regulowany wysuw 240 mm lub 360 mm, występuje w wersjach zasilania 24 V DC oraz 230 V AC i jest przeznaczony do automatyzacji okien w systemach wentylacji naturalnej.
Kompaktowa konstrukcja o wymiarach 362 mm x 48 mm x 34 mm umożliwia montaż również w stolarce aluminiowej i PCV. Model C20 wyposażony jest w elektroniczny system końca wysuwu, a podczas zamykania wykorzystuje amperometryczną kontrolę poboru prądu, która pełni funkcję zabezpieczenia przed przeciążeniem.
Wyposażenie: siłownik C20, konsole montażowe, szablon do nawierceń. Opcjonalnie dostępna jest konsola do montażu na ruchomym skrzydle.
01
Kompaktowy napęd
Siłownik łańcuchowy zajmuje mało miejsca i dobrze sprawdza się przy oknach dachowych, gdzie ważny jest estetyczny wygląd od strony pomieszczenia.
02
Regulowany wysuw
Wysuw 240 mm lub 360 mm pozwala dopasować pracę siłownika do konstrukcji okna oraz wymaganego zakresu otwarcia skrzydła.
03
Wersje 24 V i 230 V
C20 występuje w wersji 230 V AC oraz 24 V DC, dzięki czemu można dobrać go do prostego sterowania lub bardziej rozbudowanej automatyki.
Dane techniczne C20 TOPP
| Parametr | C20 230 V | C20 24 V |
|---|---|---|
| Napięcie zasilające | 230 V~ 50 Hz | min. 21 V - max. 28 V |
| Liczba żył przewodu przyłączeniowego | 3 (L1, L2, N) | 2 (+, -) |
| Sposób sterowania | sterowanie L1/L2 | zmiana polaryzacji |
| Rekomendowana siła pchająca C20 | 300 N | 300 N |
| Rekomendowana siła ciągnąca C20 | 200 N | 200 N |
| Regulacja wysuwu | 240 mm i 360 mm | 240 mm i 360 mm |
| Minimalna wysokość ramy okiennej - wysuw 240 mm | okno górnozawiasowe - 250 mm; okno dolnozawiasowe - 500 mm; świetlik lub kopuła - 300 mm | |
| Minimalna wysokość ramy okiennej - wysuw 360 mm | okno górnozawiasowe - 360 mm; okno dolnozawiasowe - 900 mm; świetlik lub kopuła - 400 mm | |
| Natężenie absorbowane | 0,12 A | 0,43 A |
| Prędkość wysuwu bez obciążenia | 8 mm/s | 7,5 mm/s |
| Czas wysuwu jałowego | 46 s | 48 s |
| Podwójna izolacja elektryczna | TAK | - |
| Tryb pracy | S2 4 min | S2 4 min |
| Temperatura pracy | -5°C ÷ +50°C | -5°C ÷ +50°C |
| Klasa szczelności | IP30 | IP30 |
| Regulacja końca wysuwu | automatyczna | automatyczna |
| Instalacja 2 siłowników na tym samym oknie | C20 Tandem | C20 Tandem |
| Koniec wysuwu | elektroniczny - otwarcie, amperometryczny - zamknięcie | elektroniczny - otwarcie, amperometryczny - zamknięcie |
| Wymiary siłownika C20 (D x S x W) | 362 mm x 48 mm x 34 mm | |
Zastosowanie
- Okna dachowe
- Okna dachowe obrotowe
- Okna górnozawiasowe
- Okna dolnozawiasowe
- Okna dolnozawiasowe - montaż na skrzydle
- Systemy wentylacji naturalnej
Zalety produktu
- Wersje 24 V DC i 230 V AC
- Regulowany wysuw 240 mm / 360 mm
- Siła pchająca 300 N
- Elektroniczny koniec wysuwu
- Amperometryczna kontrola zamykania
- Dostępne kolory: biały, szary, czarny
- Opcjonalna wersja C20 Tandem
Kalkulator i dobór siłownika do okna dachowego
Dobór siłownika do okna dachowego zależy od wymiarów skrzydła, sposobu otwierania, wymaganej siły operacyjnej, wysuwu oraz miejsca montażu. Dla okien dachowych o standardowych wymiarach często punktem wyjścia jest siłownik łańcuchowy, taki jak C20.
Jeżeli chcesz dobrać napęd dokładniej, skorzystaj z poradnika i kalkulatora doboru siłownika w sklepie automatykaokienna.pl.
- 1. Podaj szerokość i wysokość okna
- 2. Określ wymagany wysuw siłownika
- 3. Sprawdź sposób montażu napędu
- 4. Dobierz sterowanie: przycisk, pilot lub centrala
Sterowanie oknem dachowym
Sam siłownik odpowiada za ruch skrzydła, ale sposób użytkowania zależy od dobranego sterowania. Do okien dachowych można zastosować proste sterowanie przyciskiem, pilot radiowy albo automatykę pogodową.
Sterowanie ręczne i radiowe
Do podstawowej obsługi wystarczy przycisk lub pilot. To dobre rozwiązanie dla pojedynczego okna dachowego albo kilku okien sterowanych lokalnie.
Czujniki pogodowe
Czujnik deszczu i czujnik wiatru zwiększają bezpieczeństwo użytkowania. System może automatycznie zamknąć okno dachowe przy pogorszeniu pogody.
FAQ - siłowniki do okien dachowych
Najczęstsze pytania dotyczące automatycznego otwierania okien dachowych, doboru siłownika C20 oraz sterowania.
Jaki siłownik do okna dachowego wybrać?
Do wielu okien dachowych stosuje się siłowniki łańcuchowe. Popularnym wyborem jest siłownik C20, jednak dobór powinien uwzględniać wymiar okna, ciężar skrzydła, sposób montażu i wymagany wysuw.
Czy C20 można zastosować do okna dachowego 78x118?
Na podstawie praktycznego zastosowania siłownik łańcuchowy C20 został zamontowany w oknie Fakro FTP-V U4 o wymiarach 78x118 cm i pracuje prawidłowo. Każdy montaż należy jednak zweryfikować indywidualnie.
Czy siłownik C20 pasuje do okien Fakro, Velux i Okpol?
Siłownik C20 może być stosowany w wielu standardowych oknach dachowych o podobnej konstrukcji i wymiarach, ale nie należy traktować go jako rozwiązania uniwersalnego dla każdego modelu. Przed zakupem warto sprawdzić wymiary, sposób montażu i wymagany wysuw.
Czy okno dachowe można otwierać pilotem?
Tak. Siłownik do okna dachowego można połączyć z odpowiednim sterowaniem radiowym, np. pilotem, albo z centralą sterującą. Dobór zależy od napięcia siłownika i liczby okien.
Czy warto dodać czujnik deszczu do okna dachowego?
Tak, szczególnie gdy okno dachowe jest używane do regularnej wentylacji. Czujnik deszczu może pomóc automatycznie zamknąć okno przy opadach i zabezpieczyć pomieszczenie przed zalaniem.
Gdzie kupić siłownik do okna dachowego?
Siłowniki do okien dachowych można kupić na stronie caspol.pl lub bezpośrednio w oficjalnym sklepie firmy Caspol: automatykaokienna.pl.
Kup siłownik do okna dachowego
Sprawdź siłownik C20 oraz akcesoria do sterowania oknami dachowymi w oficjalnym sklepie automatykaokienna.pl.
